Etanchéité mécanique / Boitier WTC0.5
Etanchéité mécanique / Boitier WTC0.5
- 2 entrées de câbles
- Système d’étanchéité entièrement mécanique
- Jusqu’à 4 cassettes (48 épissures optiques)
- IP68 et pressurisable
- Entrées/sorties multiples
- Configuration standard ou piquage épi
Description
Description
Normes
La gamme de boîtiers de jonction WTC est conçue pour la protection d’épissures de câbles optiques enterrés, souterrains et aériens.
Principales fonctions
- Protéger les épissures et les fibres nues contre l’environnement et les manipulations
- Stocker efficacement et facilement, entretenir et identifier aisément les épissures et les fibres optiques.
Utilisation du produit
Système d’étanchéité
- Système d’étanchéité entièrement mécanique en vue d’une installation simplifiée et d’un temps d’installation et de réouverture réduit.
- Un joint torique assure l’étanchéité entre le corps et le couvercle, facile à installer et à retirer, sans outillage spécial, mesure de couple.
- L’étanchéité des entrées de câble est assurée par un système de compression mécanique ; ceci permet des mises à jour ultérieures, une réutilisation des composants et une réouverture facile du boîtier (pas de bande adhésive ni colle ou de préparation nécessaire).
Mise à la masse
Un système optionnel de mise à la terre assure la continuité électrique entre tous les éléments conducteurs des câbles (une prise de terre externe est dans ce cas pré-installée).
Gestion des fibres
- Jusqu’à 4 cassettes permettant de gérer au maximum 48 épissures optiques avec protection thermorétractable.
- Des peignes plastiques, pour la gestion des tubes et des éventuels pigtails sont intégrés dans le corps de chaque cassette.
Les cassettes WTC05 permettent aussi l’utilisation de colliers plastiques pour la rétention des tubes.
Arrimage des câbles
La WTC05 est compatible avec la gamme de dispositifs d’arrimage Aginode, qui inclut des dispositifs à 3 points de fixation à haute rétention et des dispositifs simplifiés à 1 point.

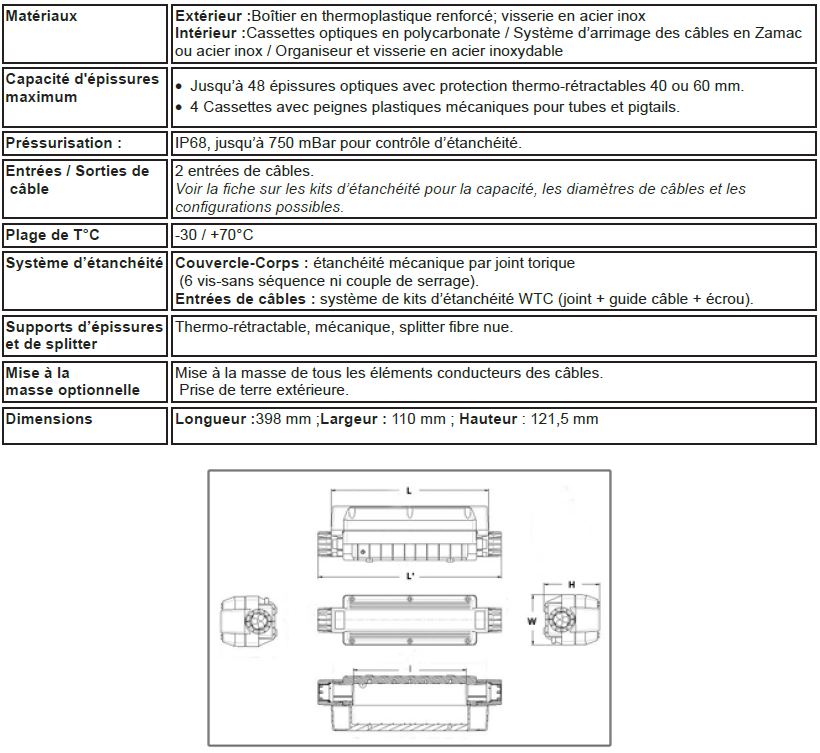

Caractéristiques
